从头学ShaderGraph 7-星空材质
星空贴图可自行更换，原作者来自于youtube。星空材质先来张动图，gif把颜色压的挺严重。 转动的时候，能通过模型看到整个宇宙！ 图片就清晰了很多 来分解下是用哪些层混合出最终效果。基础pbr材质透过模型能看到整个宇宙的，宇宙天空球。在模型表面，随模型表面朝向不同，能产生变化的鎏光效果，星星天空球。|基础PBR材质这个不多说，我原来的文章有写|宇宙天空球先来说一下此文章的要点：cubemap节点
·
星空贴图可自行更换，原作者来自于 youtube 。
星空材质

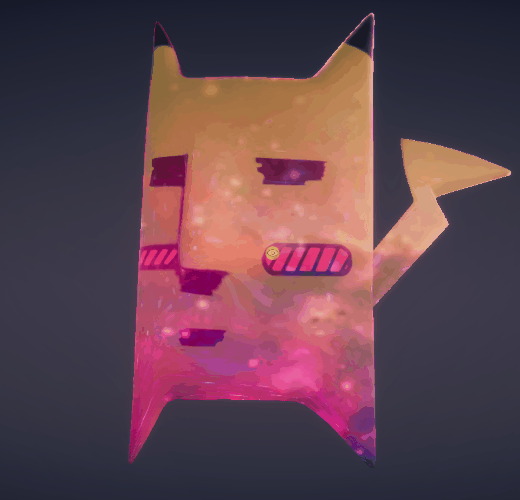

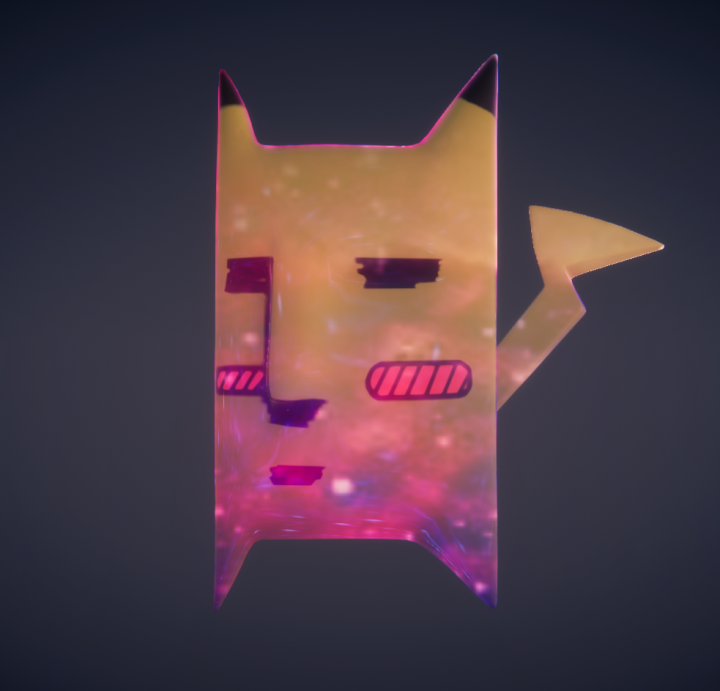

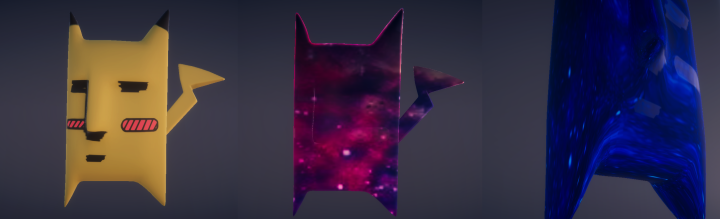

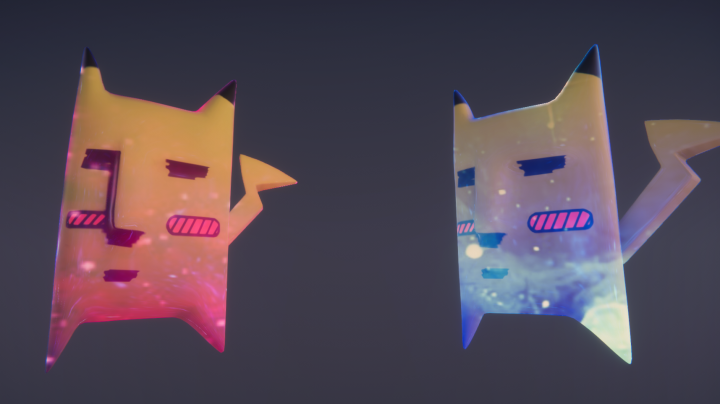

先来张动图，gif把颜色压的挺严重。 转动的时候，能通过模型看到整个宇宙！ 图片就清晰了很多 来分解下是用哪些层混合出最终效果。
-
基础pbr材质
-

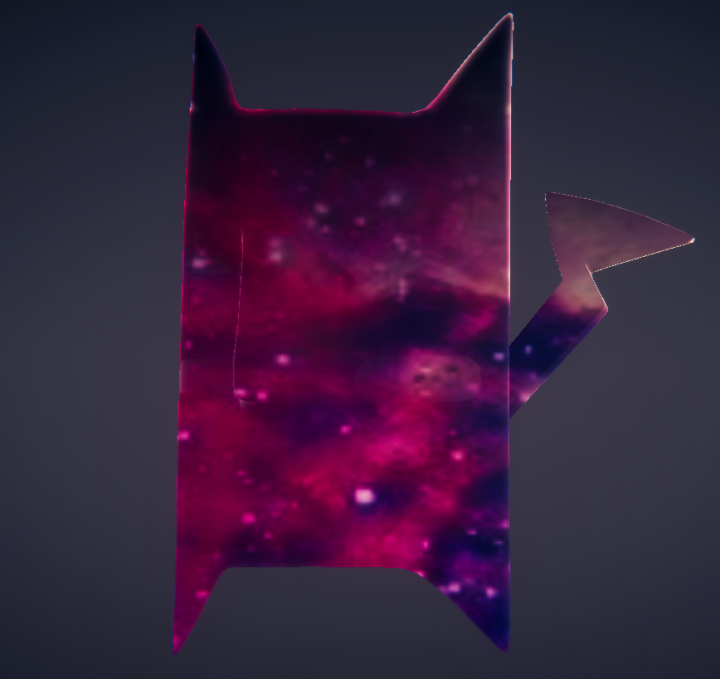

透过模型能看到整个宇宙的，宇宙天空球。
-
在模型表面，随模型表面朝向不同，能产生变化的鎏光效果，星星天空球。
|基础PBR材质
这个不多说，我原来的文章有写
|宇宙天空球
先来说一下此文章的要点：cubemap节点 顾名思义，就是把cubemap图片当作贴图素材，贴入到材质中。和普通的2DTexture是同类型的节点。 Cubemap常见于天空球，反射球。 当你找到cubemap素材，扔到unity中使用，需要对贴图进行设置。
-

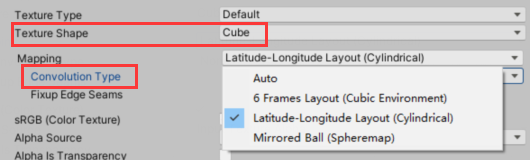

选择texture shape为cube。
-
如果自动识别全景图格式不正确，可以自行选择Convolution Type。 这是常见的cube贴图格式，详细内容可以看官方链接 https://docs.unity3d.com/Manual/class-Cubemap.html

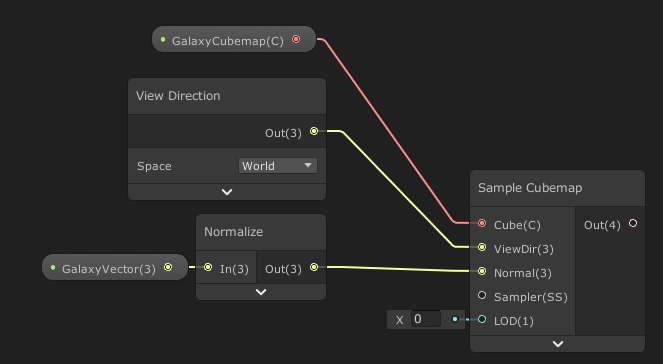

回到cubemap节点 如图所示，除开sampler，该节点有4个输入口。
-
Cube：Cube贴图输入
-
Viewdir：视线方向。实现转动摄像机显示Cubemap不同朝向的内容
-
Normal：指明Cube球的“上”，是朝哪个方向。
-

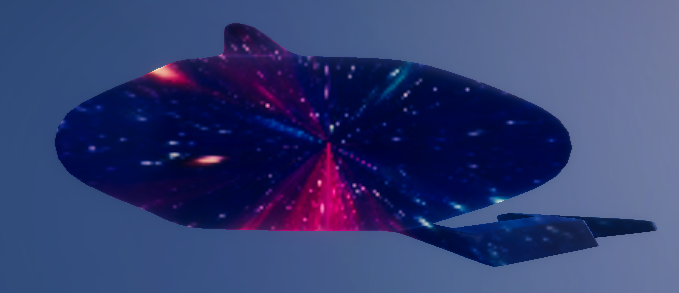

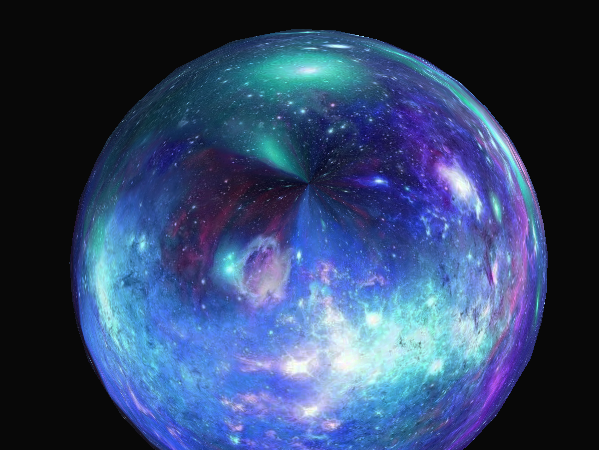

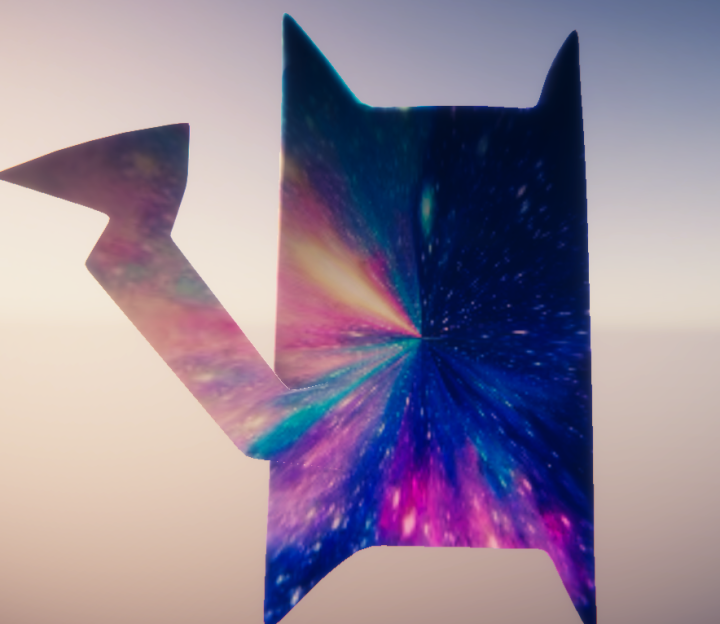

LOD：Cube贴图使用lod的精度，越大越模糊，原图是0。 这是我用到的宇宙cube图，文件夹内我预留了四张，可以自行更换，觉得还不够的可以自行去google图库搜索。一搜一大把。(百度是真的垃圾) 仔细观察图片可以发现，为了使用Latitude-Long格式的全景图，我 将图片左右做成了连续 ，这能保证全景图侧面不会出现断面。 而上下，可就没那么好解决，会拉伸到一个点。 所以，模型会在某个角度，出现显示错误。(还挺好看) 这就正好能用得到 normal输入节点 。 将两个错误点，旋转到平时难以看到的角度：正上方和正下方 完美。
|星星天空球

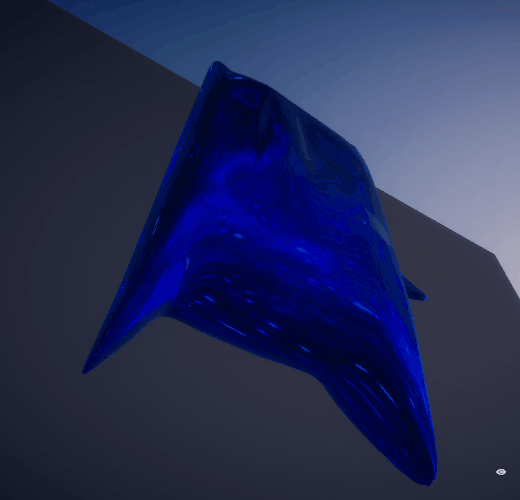

宇宙天空球不会随着模型表面变化，只与 view 有关。模型像透明玻璃一样，透过玻璃看到整个宇宙。 而星星天空球会。他的效果更像玻璃表面的反光。这一层鎏光能让模型更加立体。 也就是说，需要随物体表面方向发生变化，Normal vector需要混到计算中来。 这一步，我其实思考了许久。究竟是用WorldNormal？还是用ObjectNormal？怎么加减乘除混到一起？ 眼一横，腿一蹬，照着game视图一顿调。 完美。
|下面是混合
-

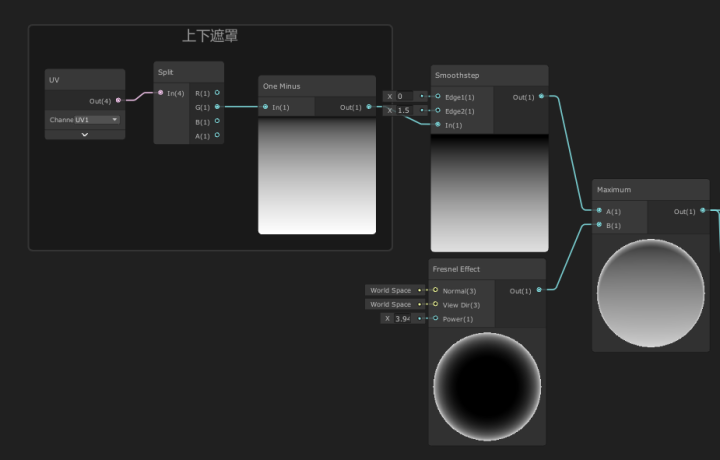

为了让模型更立体。使用菲涅尔进行描边。
-
为了让固有色混合宇宙颜色时有渐变，使用2U做一张上下遮罩。(建模中完成)
-
MAX来结合两张图
遮罩图完成

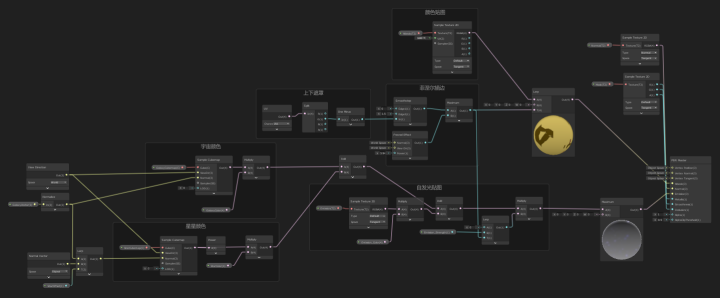

宇宙图和星星图走自发光，遮罩会使模型边缘和下方有自发光，而其他部分更贴近原PBR效果。 整理下连线。 此shader可以用于武器，衣服。当然我认为最适合的应当是宇宙传送门。 想象一下，一团小黑球，顶点随着时间扭动，时而像针刺时而像水滴，啪的一下展开，形成传送门，传送门内是一片巨大的宇宙。(是不是用这个正好) 当你老板需要“炫酷”的材质时，不妨试试这套做法。对了，暗色背景效果会更好。 都看到这里了，点赞收藏吧。 下面是我的文件
链接：https://share.weiyun.com/yUGZZmdL 密码：caseg9
使用方法：找个HDRP或着URP(LWRP)，拖进去。我的文件夹下有预制体。 我的环境：Unity2019.3.2f1 HDRP 7.1.8 ShaderGraph 7.1.8
下面是我的artstation地址： https://www.artstation.com/luteli
当然你也能看看我原来写的文章 https://www.zhihu.com/people/lute-li/posts
