大家好，我是阿赵。这次来讨论一下Unity渲染大量物体的一些方法。

一、小例子

  这里先来看一个例子：

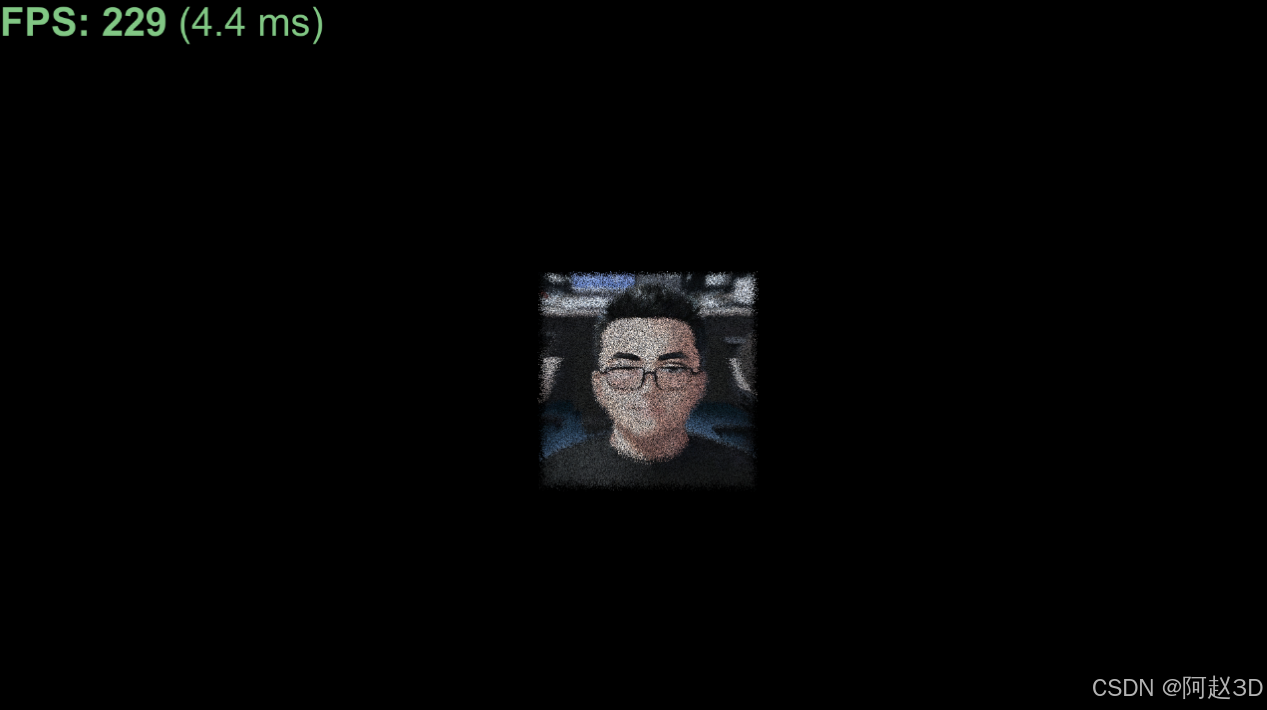

  这个例子里面会出现很多个立方体，这些立方体会有不同的颜色，有随机的旋转和缩放。最后这些立方体还会组成阿赵的头像logo。

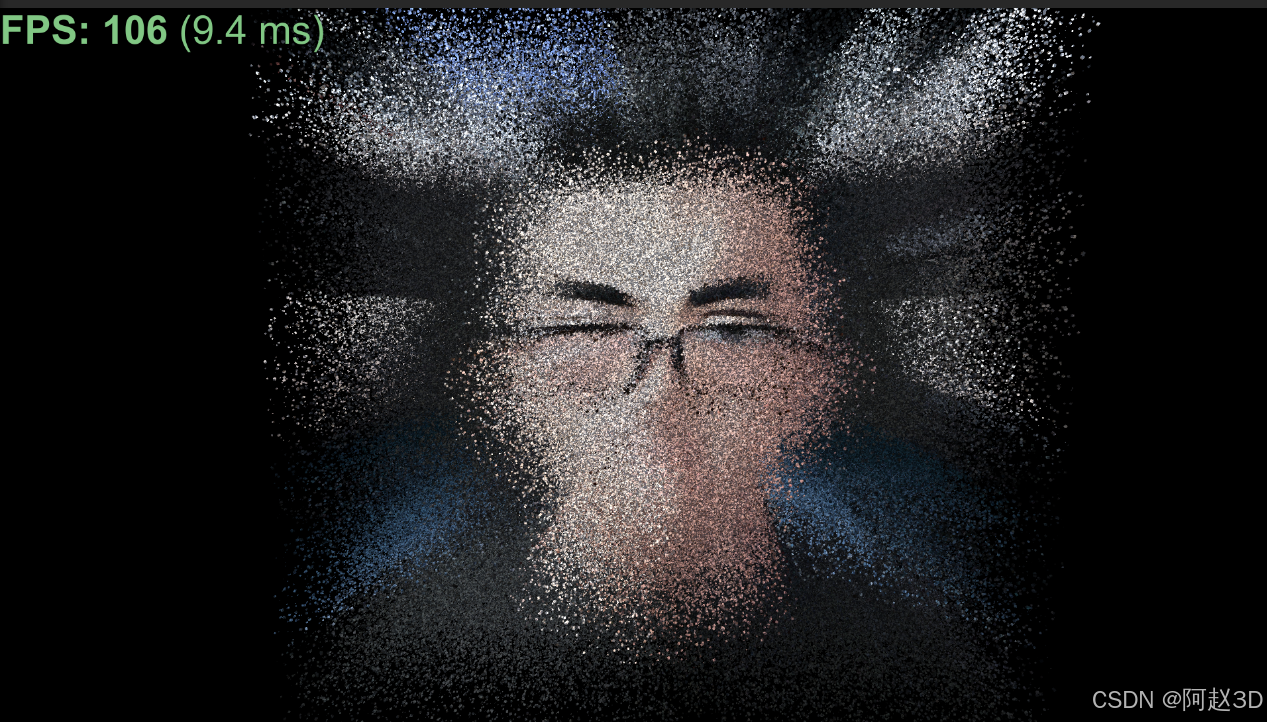

  在例子里面，我使用的立方体数量是50万个，当然增加到100万个也是完全可以的，只是帧率会降低一半，变成只有100fps左右。

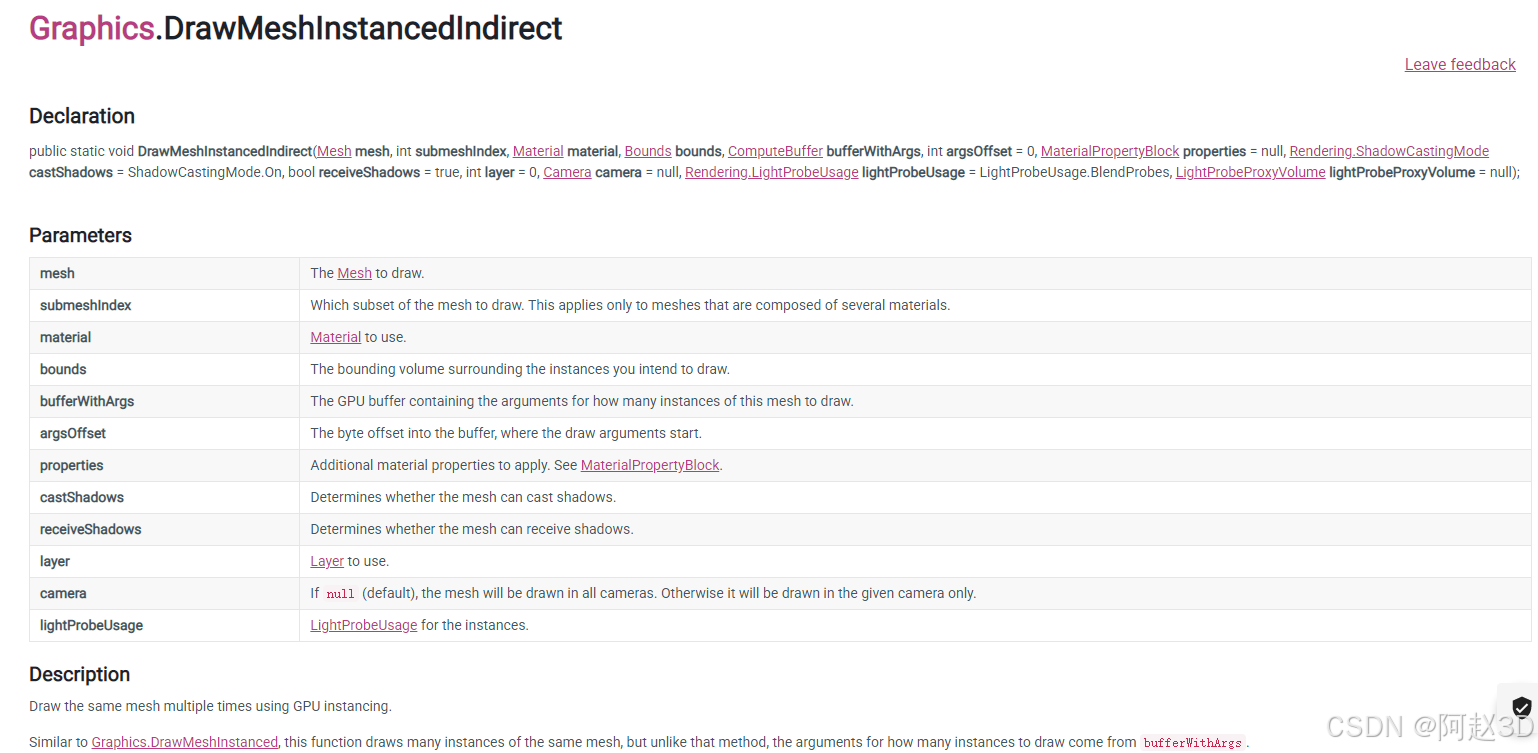

  如果有熟悉Unity官方例子的朋友，应该看出来了，这个其实就是Unity的API文档里面自带的例子：

  各位朋友有兴趣可以在Unity的API文档里面搜索一下：

Graphics.DrawMeshInstancedIndirect

  在下面就有C#和Shader的源码了，所以我就不再把源码贴出来了。我这个例子是在这个基础上，加上了读取图片的像素作为立方体位置和颜色，然后加入了随机的旋转和缩放而已。
重点说一下实现的原理。

1、渲染方法

上面已经说了，这个渲染的主要方法是Graphics.DrawMeshInstancedIndirect，具体的用法可以查看API，简单的说，这个方法可以指定需要渲染的一个Mesh，子网格的index，一个材质球，一个范围，然后通过参数控制需要渲染多少个物体。一次提交，Unity就会把同一个网格模型用同一个材质球的数据渲染指定的次数。

2、数据传递和Shader的实现

1.ComputeBuffer组装数据

  由于Graphics.DrawMeshInstancedIndirect方法是需要指定一个材质球作为渲染的实例，所以我们可以通过给材质球设置buffer，这个buffer是一个数组，里面的数据会根据实例id排序，然后在Shader里面通过实例id拿回自己所属的物体对应的数据。
  比如官方例子里面，声明了一个叫做positionBuffer的ComputeBuffer，在初始化的时候，positionBuffer的长度和需要生成的cube的数量是一样的，比如生成一万个cube，那么positionBuffer的长度就是一万。
  然后在通过循环，把一万个立方体的位置数据通过Vector4设置给positionBuffer。最后，这个positionBuffer是通过

instanceMaterial.SetBuffer("positionBuffer", positionBuffer);

  设置给了指定的需要渲染的材质球。

2.Shader读取

  由于之前已经把所有的cube的位置数据存到材质球上了，所以在Shader上面就可以获取了。
  为了能让外部存储positionBuffer，所以在Shader里面要先声明结构体：

StructuredBuffer<float4> positionBuffer;

  然后在vert顶点程序里面，获取到对应实例id的数据：

v2f vert (appdata_full v, uint instanceID : SV_InstanceID)
{
   float4 data = positionBuffer[instanceID];
}

  整个过程就是这样简单，shader获得了位置信息之后，就可以在shader里面给顶点位置做偏移，算出它的实际世界坐标了。
  这时候整个渲染过程就完成了，假设cube的位置都不需要发生变化，那么这些数据只需要设置一次给材质球，那么剩下的事情都是GPU自己去渲染了。

3、关于数据变更

  这个过程里面有个问题，就是假如立方体的位置由于某种原因需要发生变化，那怎么办呢？
  很明显，如果需要改变位置，就只能改变positionBuffer里面的数据，然后再传递给材质球了。这个过程需要重新从CPU提交数据给GPU，如果位置频繁的变化，那么就要频繁的提交数据给GPU，这个将会是一个比较大的消耗。
  为了解决这个问题，可以使用ComputerShader。ComputerShader的特点是把CPU的逻辑转换到GPU去进行，并且可以并行计算。 在位置变化的时候，给位置数据设置一个脏标记，然后调用ComputerShader，在里面通过实例id直接改变positionBuffer里面的数据，然后直接设置给材质球。
  到这一步，这个渲染的方案似乎就已经完成了， 而且看着比较的完美。但事实上真的是这样吗？

二、渲染多个物体的真正讨论

  上面介绍了这个Demo例子的好处，接下来才是这一篇文章的真正内容。

1、例子的一些缺陷

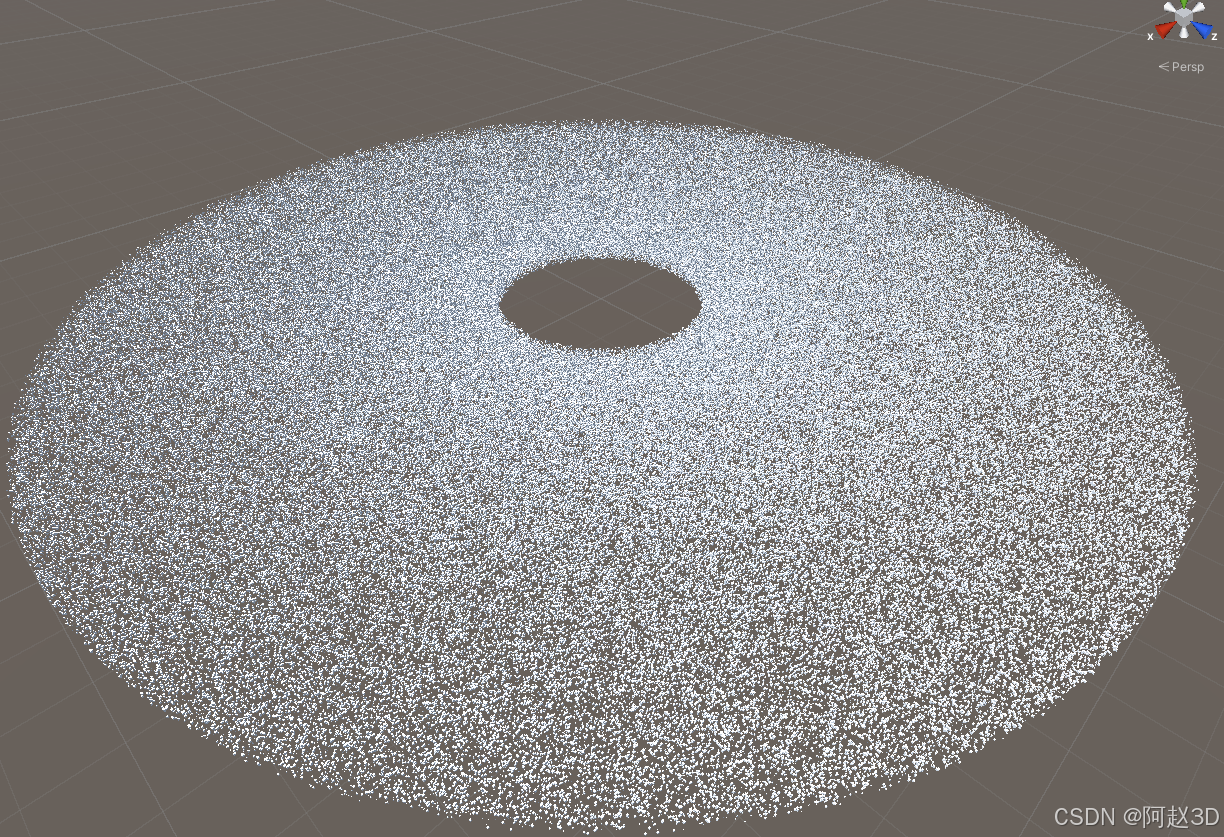

  这个例子使用的其实就是GPUInstancing的思想，把同样网格、同样材质球的物体，进行手动同一批次的渲染，原理就是这么简单而已，并没有很深奥的技术。只是由于Unity官方的推广做得好，让大家看到这么一个数十万甚至百万级别数量的立方体组成星云，看着很唬人而已。
  这个例子作为一个Demo的存在，看起来很强大，实际上，它也是存在一些问题的。

1.受限于模型面数。

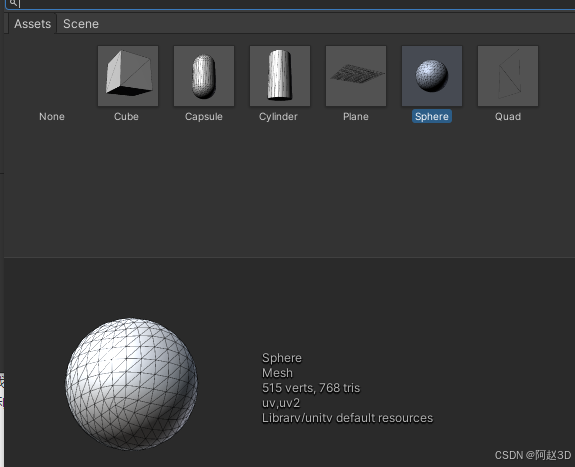

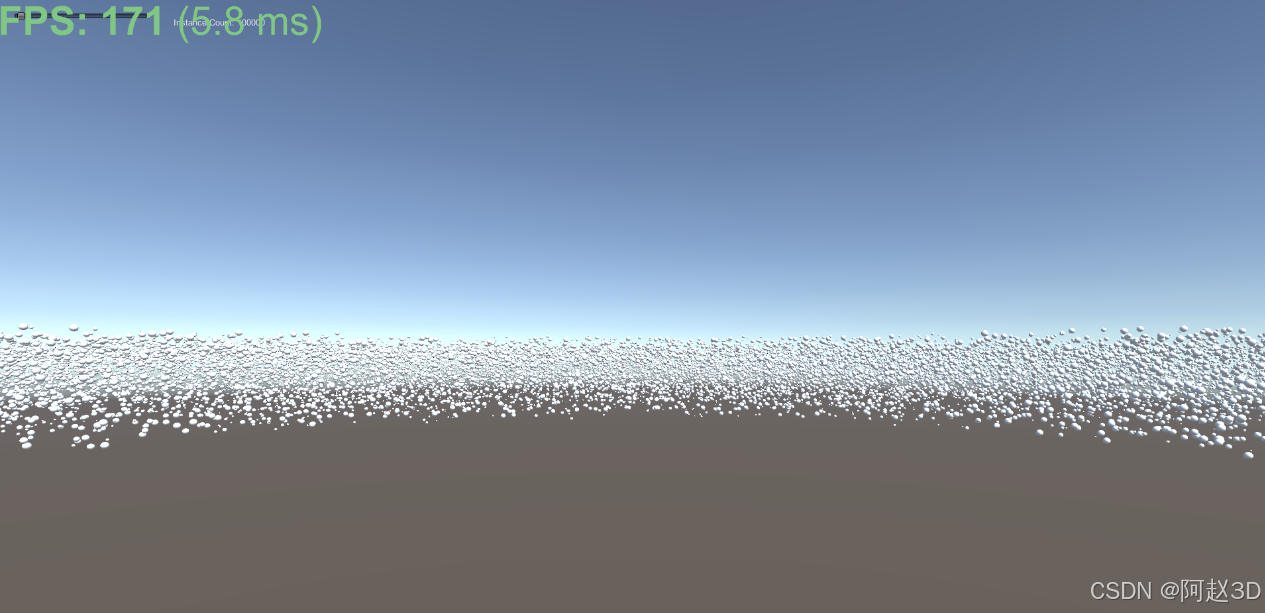

这个例子可以渲染这么多立方体，完全是因为立方体的面数低。一个立方体只有12个三角面，就算渲染100万个，也就是1200万面而已。如果换成自带的有几百个三角面的球形Mesh，会发现只要几万个球形，帧率就掉得很厉害。

  所以渲染大批量的东西的前提，还是面数不能太高，不然还是会掉帧严重。

2.管理资源的逻辑

  由于必须同一个网格和同一个材质球，所以在实际应用的时候，场景里面出现的所有物体，都需要先通过C#的逻辑写一个管理器，把它们分类，存放在不同的组里面。然后这些物体的变更和销毁，也需要在管理器里面进行相应的变更操作。如果游戏里面出现的美术元素比较复杂，实际上这个过程的变更也会跟着变得频繁，会一定程度的消耗CPU的性能。

3.模型的剔除问题也需要自己去处理。

  只要调用了渲染命令，Unity会全部把我们需要的物体渲染出来，不论这个物体的位置是否在摄像机的视锥里面。也就是说，摄像机的视锥剔除功能已经失效了。这时候我们就只有2个选择，要么花费CPU的性能去做剔除，减少GPU的渲染；要么就不管了，直接有多少渲染多少，看看GPU是否能顶得住。

4.数据的变更问题。

  很多时候，我们会认为渲染的瓶颈是从CPU传递数据到GPU。上面说到，比如位置变更，我们可以通过ComputerShader去计算，并且直接在GPU层面就给材质球赋值。这绝对是一个可以解决大部分问题的方案。但在现实应用之中，首先我们需要处理的可能不止位移旋转缩放功能，比如如果用这个功能去渲染场景角色，角色的行为和表现形式会很复杂。一个角色处于不同的状态中，它可能会有不同的颜色表现，动作表现，等等。如果通过VAT来播放顶点动画，还涉及到需要替换不同的贴图和设置不同的参数。这种复杂程度如果单纯通过ComputeBuffer，每次有其中一个物体的数据变更，就整套数据重新设置，重新计算。每次有物体的增加减少，就得所有ComputeBuffer重新创建一遍，其实也不见得很合理。

2、实际应用的可行性

  我必须肯定的是，通过Graphics.DrawMeshInstancedIndirect来调用渲染，在性能这个层面上来说，肯定是非常的可控的，如果应用得合理，是可以很优秀。
  不过由于上面提出来的一些问题，会导致Graphics.DrawMeshInstancedIndirect这个美好的东西，变得不那么容易使用。如果要使用它，我们起码应该写一个底层的框架，进行渲染对象的管理、数据变更的管理、然后所有物体需要用到的Shader，都应该特殊的定制，以保证为了大批渲染需要从ComputerShader或者ComputeBuffer设置的属性在Shader里面被支持。
  如果渲染的大批量物体都是固定的东西，比如，大面积的草地，比如一大片星空。这样功能相对比较简单的东西，问题就不大，因为需要接触这个功能的美术和程序都不会很多。但如果是需要渲染大批量像角色之类行为复杂功能比较多的单位，需要解决的问题会比较多。可能随着需求的增加，底层渲染需要不停的增加Buffer参数，频繁的修改组装数据的方法和Shader来满足需求。
  如果是我自己的个人项目，我应该可以接受这样的做法，毕竟所有东西都是出于我自己的手，可控性很强。如果是团队合作的项目，想使用这个方案，我觉得最基础的前提条件有几个：
1.TA团队很靠谱，可以把整个底层渲染持续的维护下去，有新增的渲染内容要一直增加支持。
2.美术团队很听话，可以所有资源都按照特殊的需要去做，不能自己去网上乱找资源或者Shader直接就用在项目里面。
3.前端程序在写业务逻辑的时候必须遵循底层渲染提供的方法来调用。

3、替代方案

  GPU Instancing这个技术Unity使用了已经很久了，反而是URP的SRPBatcher是后来出现的技术。这个技术的实质也是把可以存在GPU不需要频繁变动的参数，包含在CBUFFER_START和CBUFFER_END里面。这样在没有实质变化的时候，GPU可以直接拿上次的数据直接渲染。所以并不是想象中的每次渲染都需要从CPU提交数据给GPU的。
  SRPBatcher对比GPU Instancing的好处是，它不限于同一个Mesh网格和同一个材质球的实例才能合并，而是使用同一个Shader的所有物体都可以通过SRPBatcher来合并。
  可能正是由于这些特点，让SRPBatcher更容易使用。在Unity引擎里面，如果一个物体同时支持GUI Instancing和SRPBatcher，那么Unity引擎会优先使用SRPBatcher。
  说句老实话，使用Graphics.DrawMeshInstancedIndirect自己控制GPU Instancing渲染， 肯定会比直接用SRPBatcher会更省，毕竟没有了场景里面的具体GameObject对象，省下了不少的引擎底层的基础计算和内存。至于合并、提交、剔除等部分的逻辑，其实SPRBatcher同样也是帮我们实现了，但对于能力强的开发者来说，有针对性的对自己项目进行优化，实现的逻辑肯定会比Unity引擎提供的通用功能优化得更好，更适合自己。
  不过，很多时候规模稍微大点的项目，我们考虑问题的时候除了极致的性能实现以外，还要考虑易用性的问题。如果可以在不改变正常开发习惯的基础上，让性能得到一定的提升，那样整个团队在开发中的学习成本会降低，出错的可能也会降低，可以更容易的设计和开展业务逻辑，美术人员也可以在限制更少的情况下进行资源的制作。

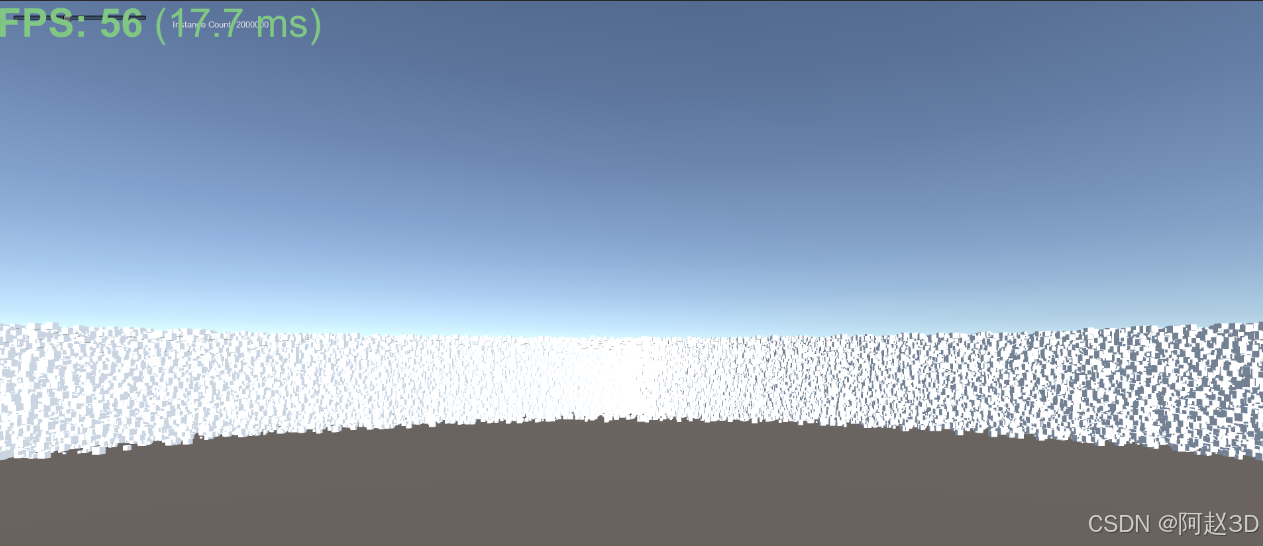

  之前我做了一个使用VAT+SRPBatcher制作的万人同屏的例子，我承认在极致的渲染效率上，肯定是比不上Graphics.DrawMeshInstancedIndirect的无GameObject手动合批渲染的。不过实际上，这个方案不会因为模型的种类增加而降低合批性能，用多少种模型都一样，当时每个模型的实际面数是一千多，有些复杂的是接近两千，那么实现了一万五千个模型同屏，实际上面数已经达到了两千多万三角面了,大概是Unity官方例子里面的Cube数量达到200万时候差不多的面数。如果我把官方例子设置到200万个Cube，实际上它的帧率也会降低的：

  同样的面数级别时，比SRPBatcher高了十几帧。
  所以我才会说，如果要追求极致，Graphics.DrawMeshInstancedIndirect肯定会更好，但从易用性来说，SRPBatcher也许会更好。
