需求

在进行数据驱动的 XR/VR 项目或工具类 UI 开发时，图表展示是常见需求之一，例如：

• 实时数据波形图（如：设备传感器输出）
• 折线图/柱状图（如：历史趋势分析、性能监控）
• 饼图/仪表盘（如：统计占比、健康评估）

Unity 本身并未内置成熟的图表绘制系统，因此需要借助自定义方案或第三方依赖库实现。本文将系统性整理几种主流实现方式，并推荐适合不同项目体量和需求的图表库。

---

图表实现方式全景概览

我们先从技术路径层面梳理在 Unity 中绘制图表的几种常见方式。

1. 自定义 UI 绘图组件

• 基于 UnityEngine.UI.Graphic 派生类重写 OnPopulateMesh 方法，实现顶点绘制
• 优点：轻量、可控、原生支持 UI Canvas
• 缺点：需要手动处理坐标轴、线段构造、动画等

适合：简单折线图、学习型项目、轻量嵌入场景 UI

2. 使用 LineRenderer + World Space Canvas

• 将折线通过 LineRenderer 组件绘制在世界空间
• 优点：易于实现、支持 3D 效果
• 缺点：UI 层集成不佳，不适合 Overlay 模式

适合：需要三维动态线条的场景图表

3. 使用第三方图表库（推荐方式）

• 依赖社区或商业插件完成复杂图表构建
• 优点：支持图例、坐标轴、动画、样式等
• 缺点：学习曲线 / 商业授权 / 可定制性限制

适合：中大型项目、需要快速出图且可视化丰富

---

三方图表库推荐

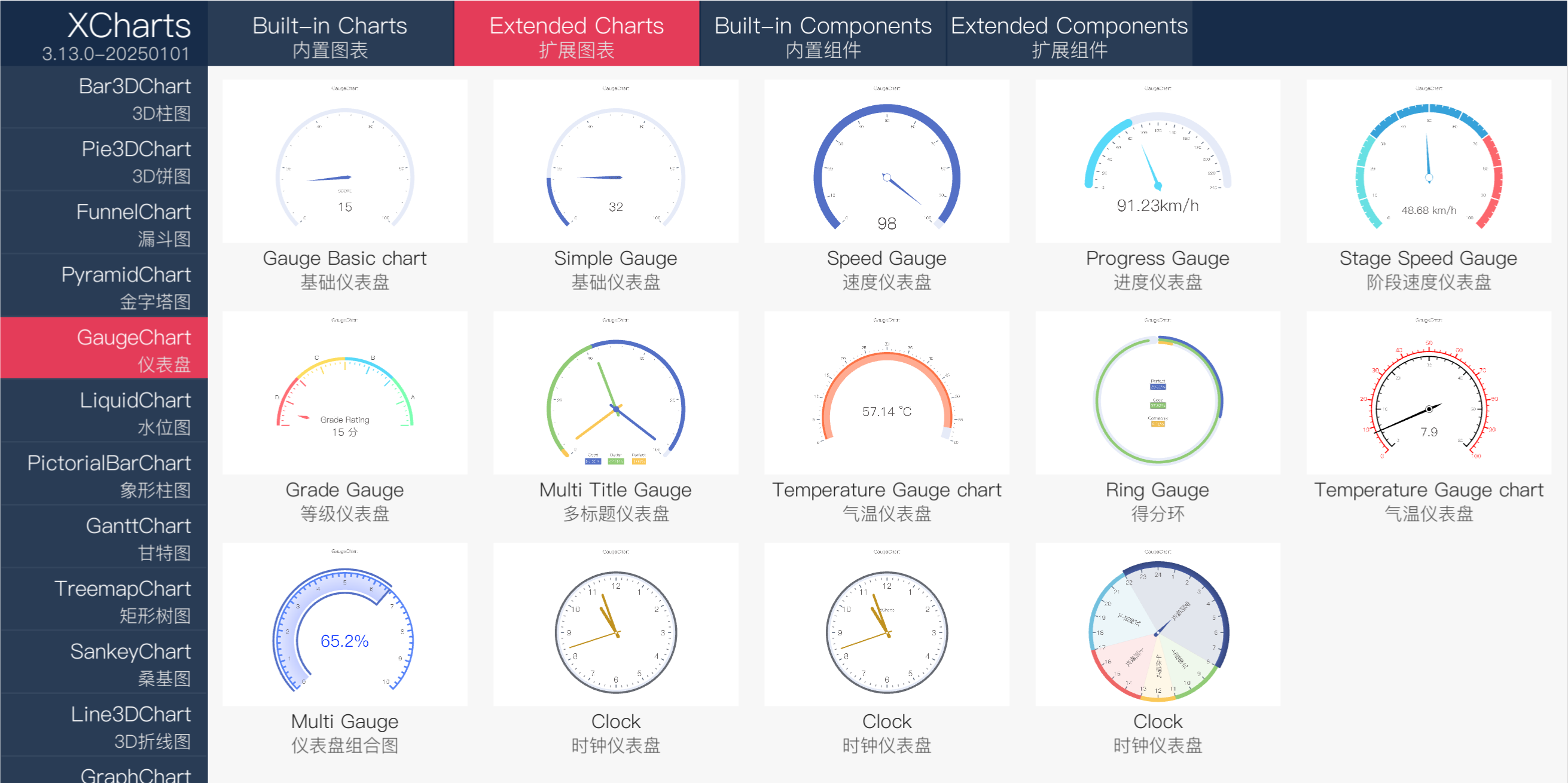

XCharts for Unity

XCharts for Unity（开源）

1、特性：

• 类似 ECharts 的配置系统，支持折线、柱状、饼图、雷达图、仪表盘等常用图表
• 完整支持 Canvas UI，兼容 UGUI
• 数据驱动 + 动态动画更新
• 工具提示（Tooltip）、图例、坐标轴齐全
• 高度自定义，适配复杂数据场景

示例使用：

var chart = GameObject.Find("LineChart").GetComponent<LineChart>();
chart.series.Add(new Series(SeriesType.Line, "温度曲线"));
chart.series[0].AddData(0, 20);
chart.series[0].AddData(1, 25);
chart.series[0].AddData(2, 30);

---

Graph And Chart

1. Graph And Chart - Data Visualization

• 开发者：BitSplash Interactive

• 功能概览：

  • 支持多种图表类型，包括折线图、柱状图、饼图、雷达图等
  • 提供可视化配置界面，便于快速上手
  • 支持 2D 和 3D 图表展示
  • 适用于需要丰富图表展示的商业项目

  查看插件详情

2. Graph and Chart - Lite Edition

• 开发者：BitSplash Interactive

• 功能概览：

  • 提供基本的图表功能，适合对图表需求较为简单的项目
  • 轻量级，易于集成
  • 适用于预算有限或功能需求较少的项目

  查看插件详情

3. Graph and Chart - Scientific

• 开发者：BitSplash Interactive

• 功能概览：

  • 专为科学数据可视化设计，支持高级图表类型
  • 提供更高的精度和自定义选项
  • 适用于科研、工程等对数据可视化要求较高的项目

  查看插件详情

---

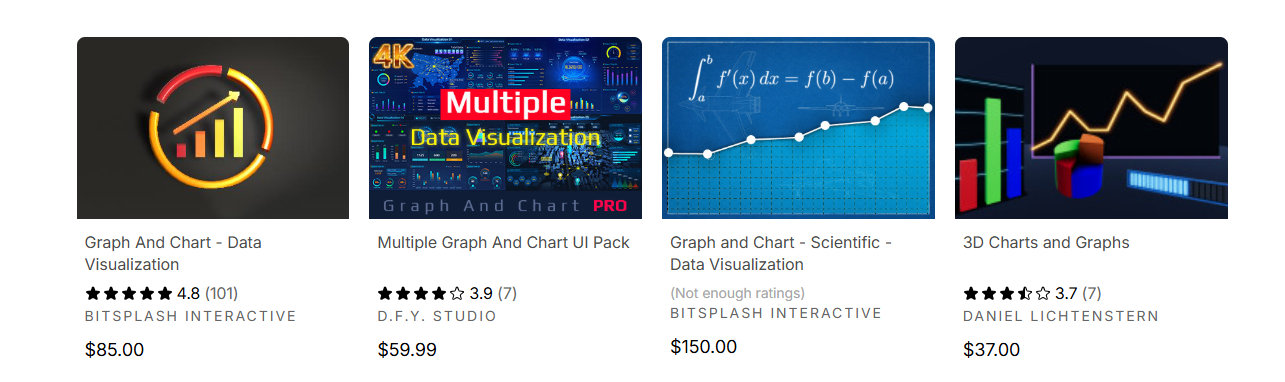

更多Unity插件

Unity Chart

自定义折线图实践：基于 UI Graphic 的实现方案

为控制依赖规模、满足可控性需求，我也实现过一套轻量自定义折线图组件，适用于：

• 单条折线图
• 可控制线宽、颜色
• 点位自定义布局
• UI 内嵌场景中使用

关键点代码：

public class UILineChart : Graphic
{
    public List<Vector2> points;
    public float lineWidth = 2f;

    protected override void OnPopulateMesh(VertexHelper vh)
    {
        vh.Clear();
        for (int i = 0; i < points.Count - 1; i++)
            DrawLineSegment(vh, points[i], points[i + 1], lineWidth, color);
    }

    void DrawLineSegment(VertexHelper vh, Vector2 start, Vector2 end, float width, Color32 color)
    {
        Vector2 dir = (end - start).normalized;
        Vector2 normal = Vector2.Perpendicular(dir) * (width / 2f);

        var v0 = start - normal;
        var v1 = start + normal;
        var v2 = end + normal;
        var v3 = end - normal;

        UIVertex[] quad = new UIVertex[4];
        quad[0] = CreateVertex(v0, color);
        quad[1] = CreateVertex(v1, color);
        quad[2] = CreateVertex(v2, color);
        quad[3] = CreateVertex(v3, color);
        vh.AddUIVertexQuad(quad);
    }

    UIVertex CreateVertex(Vector2 pos, Color32 color)
    {
        UIVertex v = UIVertex.simpleVert;
        v.position = pos;
        v.color = color;
        return v;
    }
}

该实现适合自定义控件使用，扩展上可加点高亮、点击事件、坐标轴、数据动画等。

---

总结与选型建议

项目类型	推荐图表库	原因说明
中大型、功能丰富、需动画支持	✅ XCharts	开源免费、功能全面，适合大多数图表需求
商用产品、团队配置要求高	✅ Chart And Graph	Inspector 可配置，支持3D/Excel导入
高性能实时绘图/波形图	✅ SciChart	商业高性能图表解决方案
教学练习 / 简单自绘图	✅ 自定义 UILineChart	无依赖，代码控制，适合自研
性能调试可视化	✅ Graphy	专业帧率监控工具，不适合通用图表

---

图表展示虽非 Unity 的原生强项，但借助社区力量与自定义能力，已能支持从简单数据展示到工业级实时渲染的多层次需求。个人推荐优先评估业务场景的复杂度与扩展性要求，再选择是否引入完整依赖或自绘实现。

如你正在开发数据可视化、XR交互控制、工业监测、医疗成像等方向的项目，不妨从本文推荐的方案中选一个合适的图表引擎开工，后续我也会继续补充 XCharts 的进阶使用技巧、图表交互组件扩展方案等。

如果你有图表使用过程中的问题，欢迎留言交流。
