一项令人心动的新能力--GPU Resident Drawer，它可以帮助降低复杂场景的绘制功耗，提升复杂场景的渲染性能。通过优化CPU侧的负载，它使得开发者能在保证性能的前提下，制作出场景更加复杂且效果出众的小游戏。这一能力也同时会让iOS、Android等平台有一定的受益。

GPU Resident Drawer 是如何工作的？

• 利用BatchRendererGroup进行快速合批（渲染场景常驻GPU，减少渲染参数提交）

• 更好的利用GPU Instancing，减少draw call调用

从而降低 CPU 负载并提升帧率。

关键特性

• 使用传统GameObject + Renderer组织的场景，可自动获取BatchRendererGroup的高效合批，无需对现有场景进行特殊改造

• Draw call数量越高、场景越复杂、场景中可GPU实例化的Renderer越多，收益越大

• Renderer更新频率越低（如位置、材质变化等），需要更新GPU数据的频率越低，收益越大

• 优化对象是MeshRenderer。不包括SkinnedMeshRenderer、VFX、粒子等

 支持小游戏平台

在 Unity 6的版本里，GPU Resident Drawer 不支持GLES平台。为了优化小游戏CPU侧绘制功耗，借鉴了Unity 6的思路，定制了针对小游戏平台的GPU Resident Drawer。

• 针对小游戏不支持SSBO和Compute Shader的限制，使用Texture存储Renderer数据。

• 针对小游戏平台暂不支持Burst和多线程、C#中的计算开销高于C++的问题，全新实现了一份纯C++版本，以保证性能表现。

在后续的版本中，将针对iOS、Android以及PC平台做更好的适配及优化。

                                  GRD 带来的性能收益

GPU Resident Drawer适用于有大量Renderer共享相同的Mesh和 Material的场景，比如建筑、岩石、草地等。

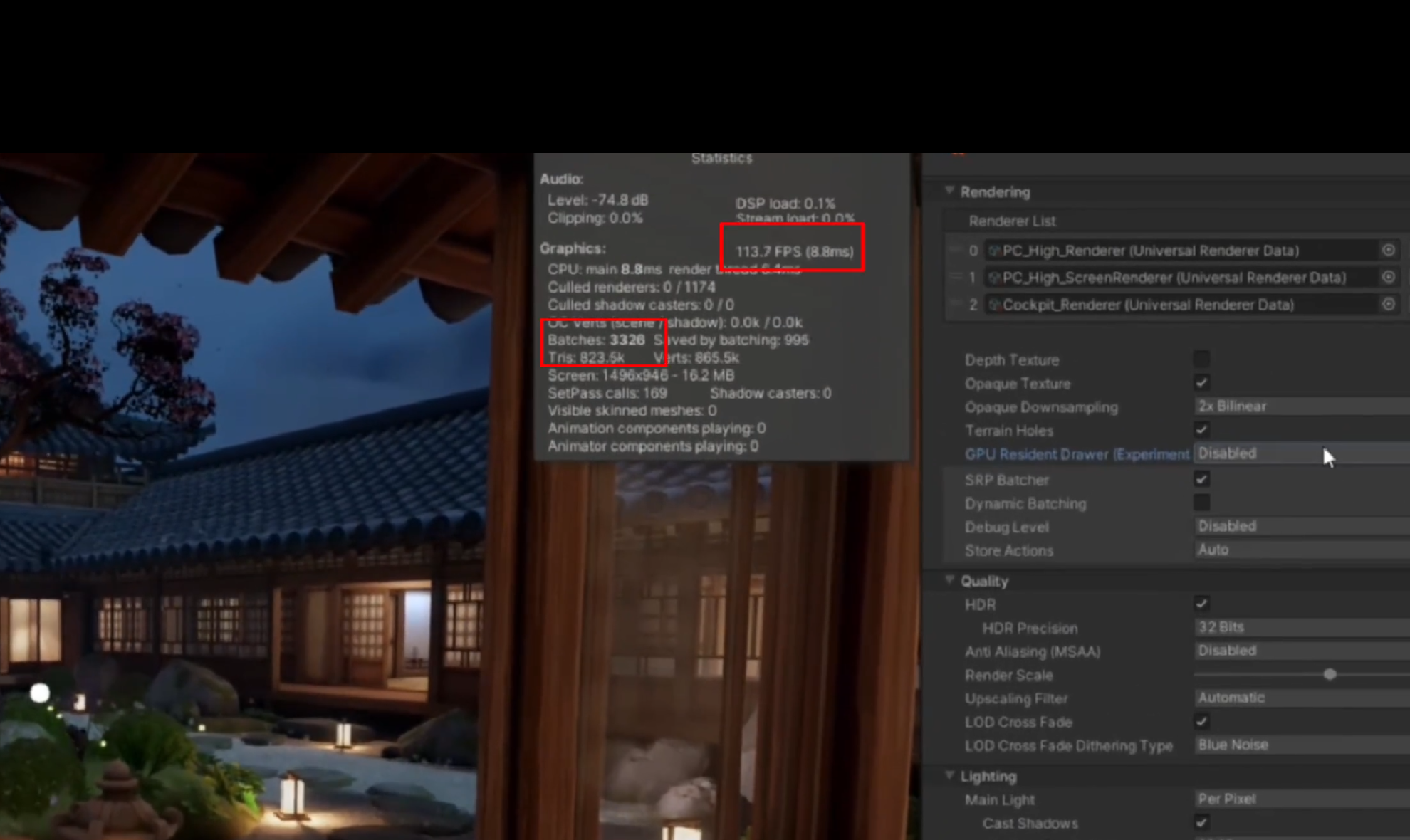

如视频所示，URP Sample Scene中的Garden场景开启GPU Resident Drawer后：Batches由3000以上降低至1000以下、FPS由120以下提升到140以上。

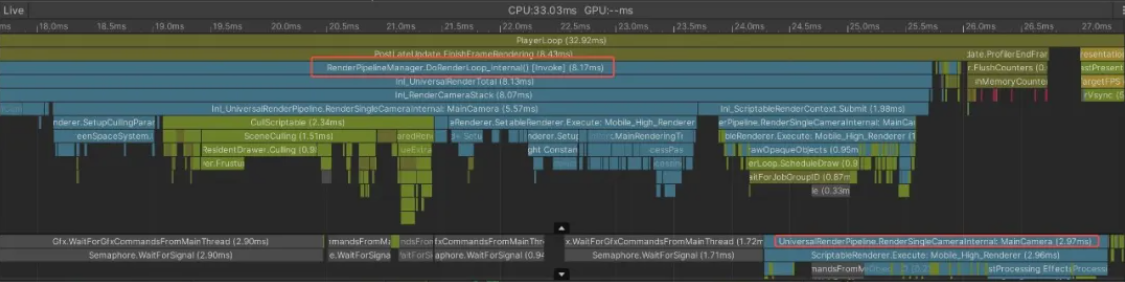

从Profiler/Timeline中也可以看到明显的耗时下降。

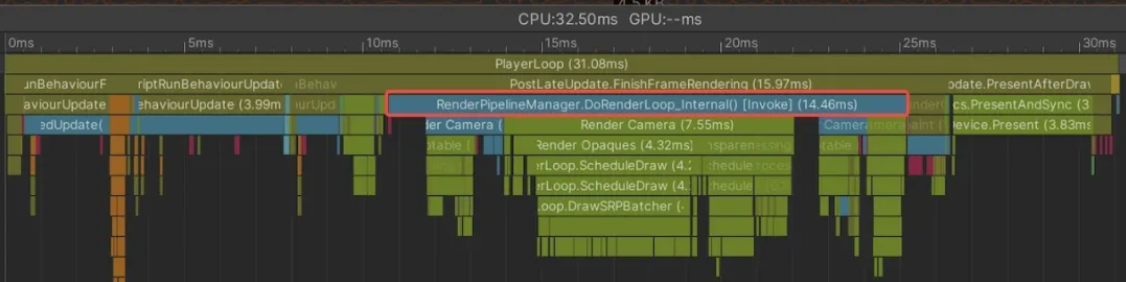

                                           安卓平台，Garden场景，关闭GRD

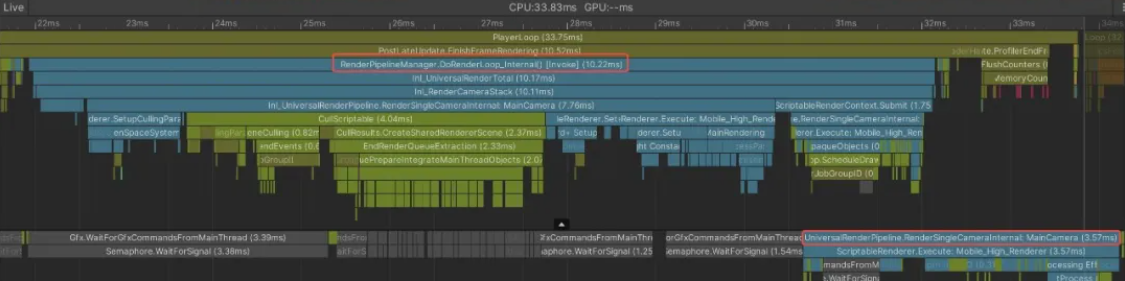

                                        小游戏平台，某MMO游戏，关闭GRD

                                        小游戏平台，某MMO游戏，开启GRD

开发者能观察到的性能提升，取决于场景的规模和渲染时GPU实例化的程度，GPU实例化对象越多，获得的收益就越大。

开启GPU Resident Drawer的收益同样体现在功耗指标的降低，在多个平台和设备上，我们可以看到功耗数据的喜人变化。

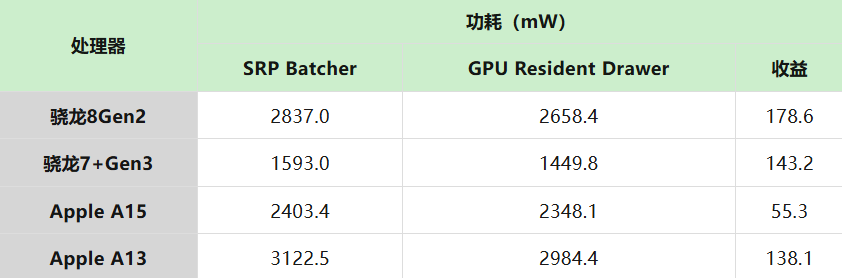

小游戏平台，以某款重度MMO小游戏为例：

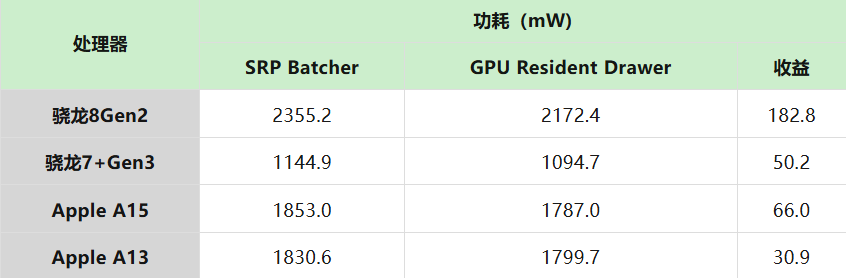

安卓和iOS平台，以Garden场景为例：

*需要注意的是，在少数旧型号设备上（例如骁龙870），开启GPU Resident Drawer后也可能出现一定的功耗负收益（约100mW），可能和硬件、驱动的支持不完善有关，建议开发者根据实际测试数据权衡选用。

                                           快速上手

GPU Resident Drawer 功能适用于URP 3D项目，您可以通过以下几个步骤快速启用：

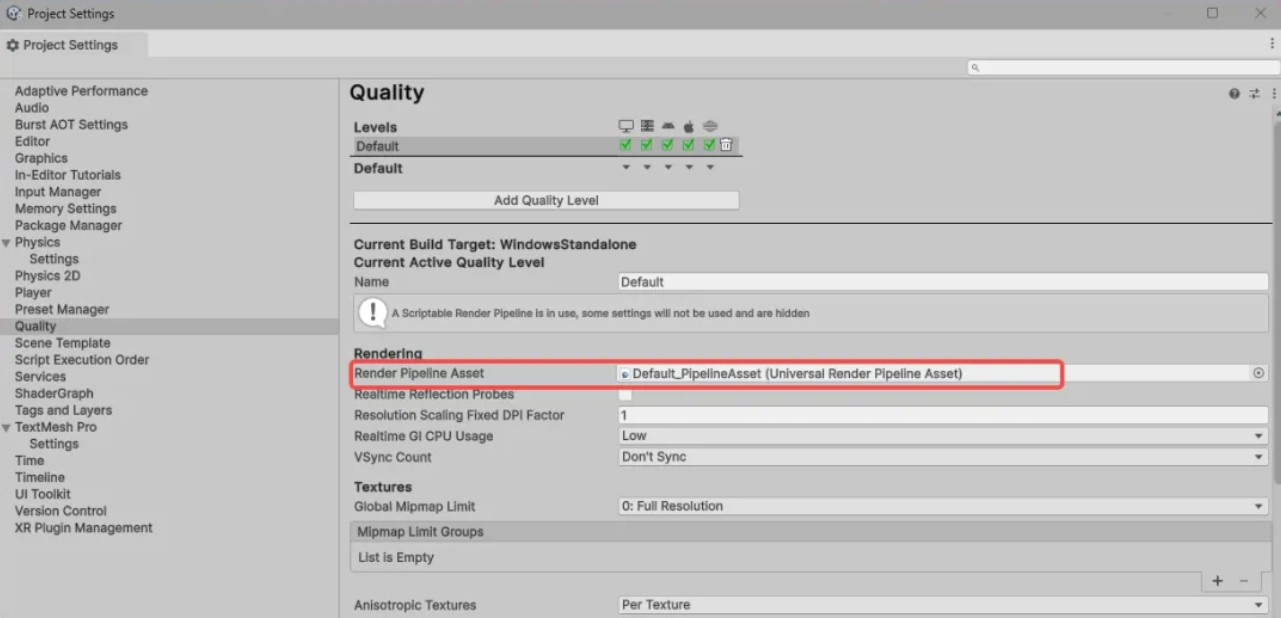

1.打开菜单 Edit > Project Settings > Quality， 双击 Render Pipeline Asset，在inspector中配置渲染管线。

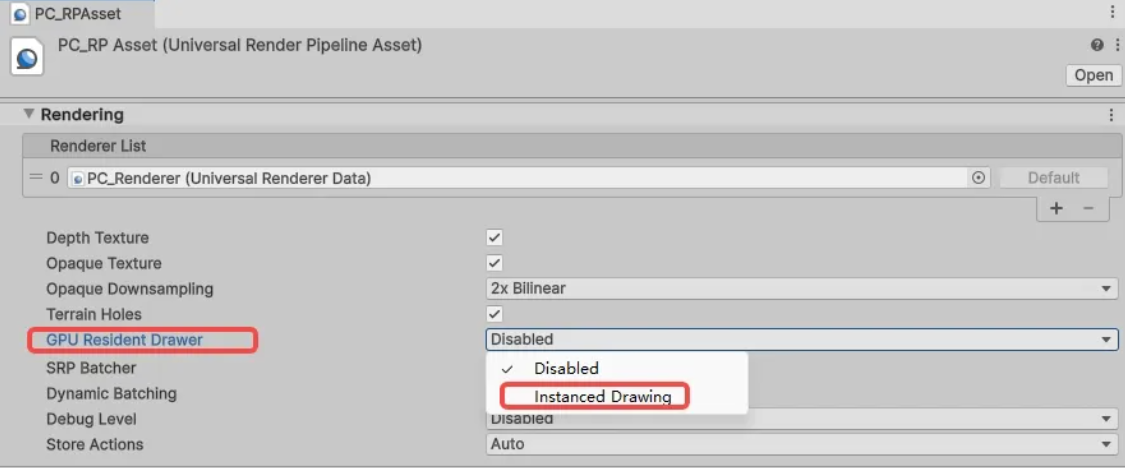

2.在渲染管线配置界面，Rending 一栏中，将 GPU Resident Drawer 设置为 Instanced Drawing

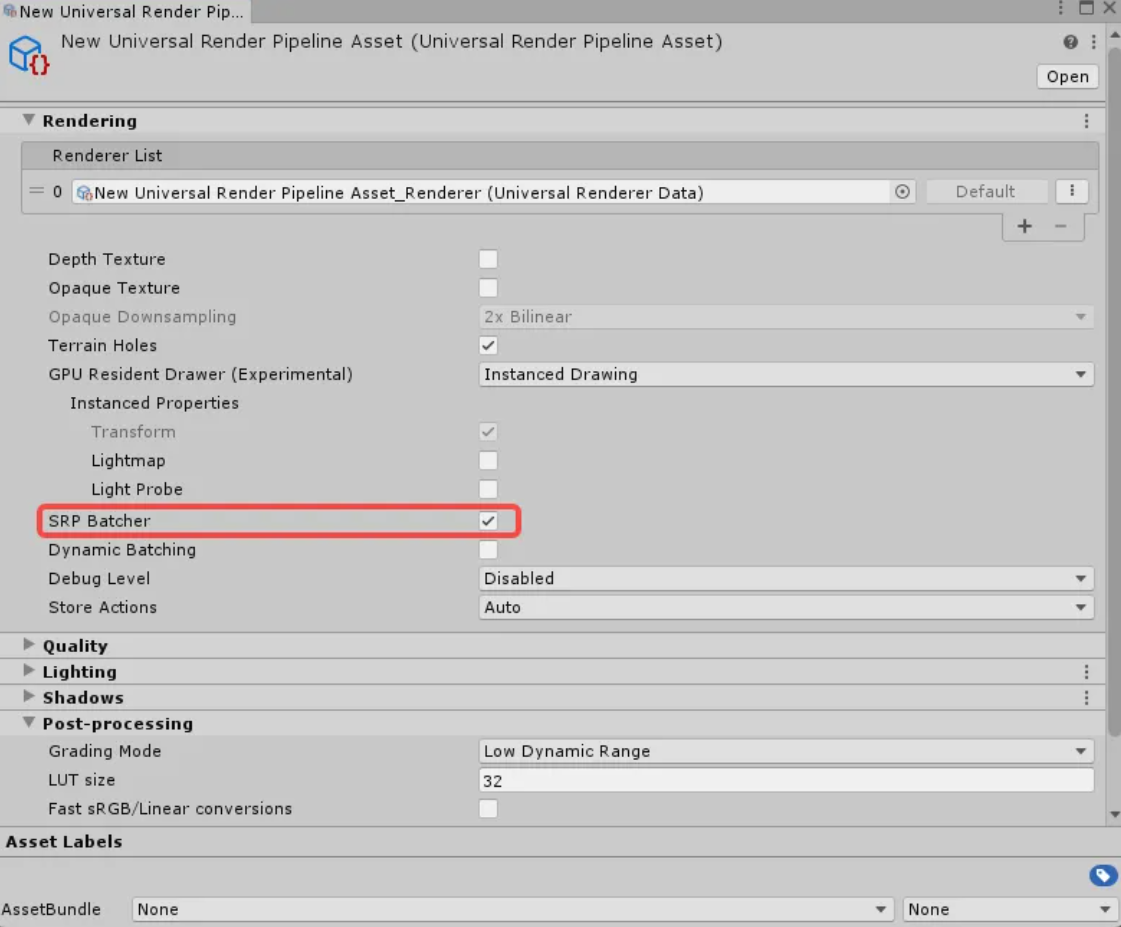

3.在渲染管线配置界面，启用 SRP Batcher

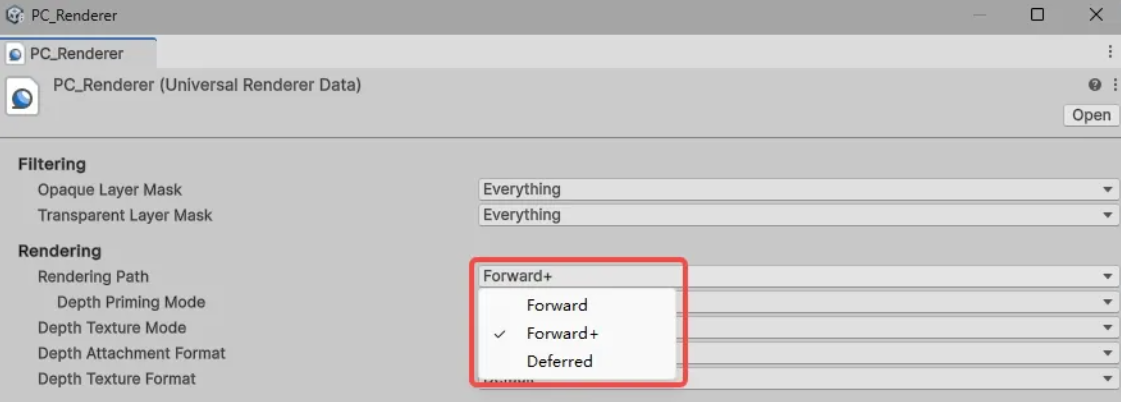

4.在渲染管线配置界面，双击Renderer List，配置Renderer，如下：Rendering Path 设置为 Forward+ 或 Forward（Forward 仅支持单个平行光源）

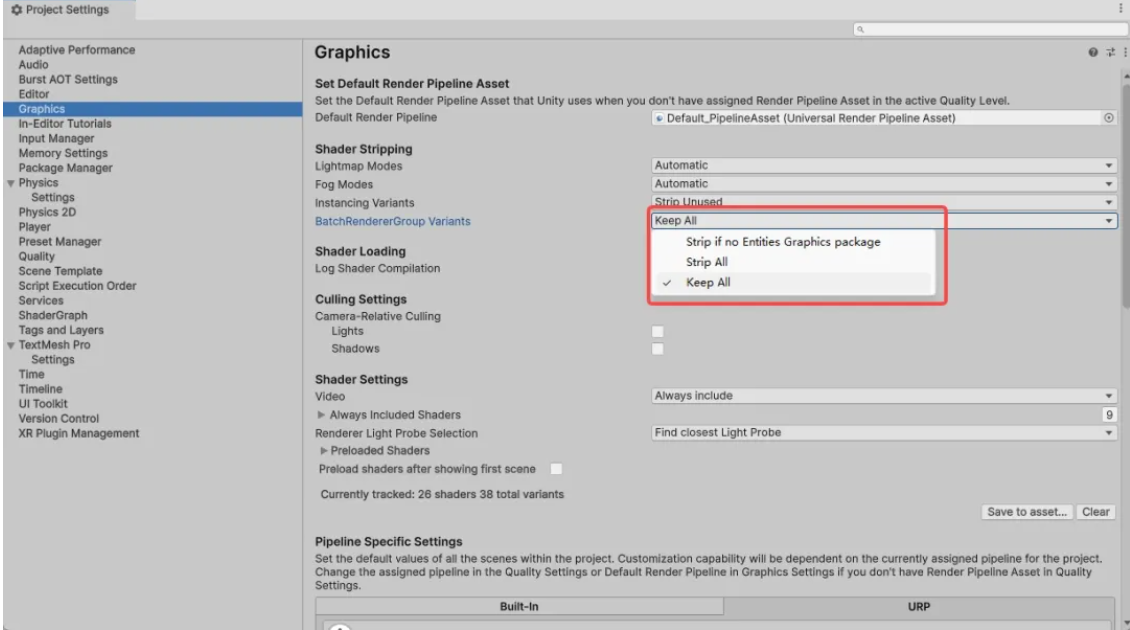

5.打开菜单 Edit > Project Settings > Graphics, 在 Shader Stripping 部分，将 BatchRendererGroup Variants 设置为 Keep All，以确保编译所有必要的着色器变体

您还可以继续优化设置、局部禁用 GRD 功能、查看优化效果、排查问题等，更多操作请参阅官方指南：

团结引擎 - 手册: GPU Resident Drawer

                                           Known issues

• 目前仅支持 URP 管线，未来将增加对 HDRP 管线的支持。

• 如果在 RenderFeature 里有增加 Material Override Mode 的材质，且材质本身不支持 GPU Resident Drawer（使用自定义shader且实现不满足要求，例如未声明dots_instancing keyword等），这种情况下 Override 的材质可能无法正确的显示。

• 在 Editor 打包成功后可能会出现场景不渲染，并在控制台输出错误日志的情况，这个时候 reload 场景或者 reload project 即可以恢复正常，Player 模式不受影响。

• 引擎会根据 GPU Resident Drawer 开关对 Shader 变体进行裁剪，以减少其数量。因此，在 Player 中动态开关 GPU Resident Drawer 时，可能会因找不到变体而导致渲染错误。可以修改 Package 源码，手动移除 Shader 变体裁剪的逻辑代码。

• Forward 路径下灯光目前只支持单一主方向光。

• SpeedTree 的物体暂时不支持Wind的效果，开启 Wind 后物体会回退到 GRD Disable 的渲染状态

• 在 Android 手机上使用 Vulkan，打 development 包调试时，会报 Platform does not support uploading texture2d subrect data 这个错误，但 release包不受影响。

性能优化

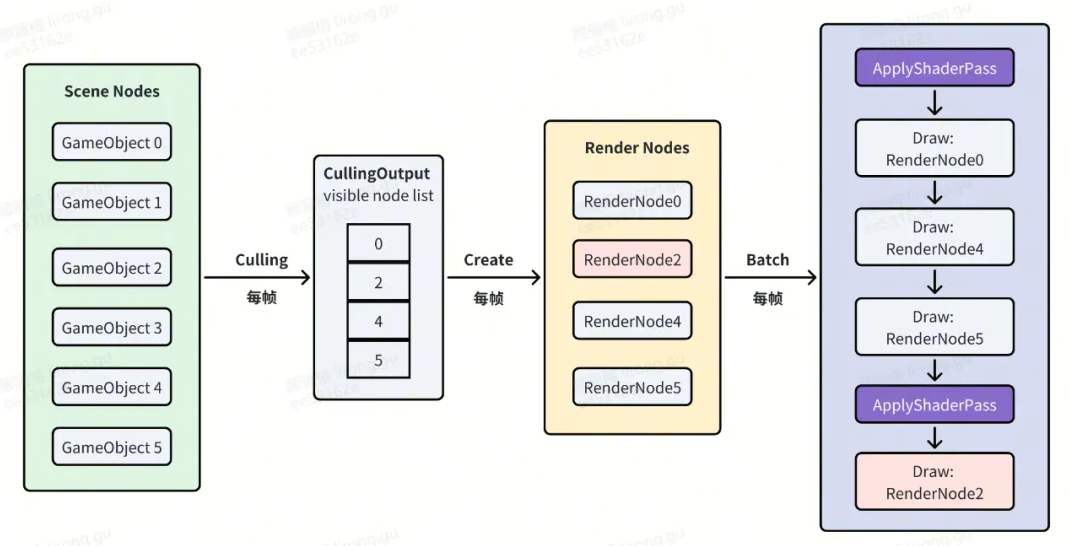

在 URP 管线中，采用 SRP Batcher 可以减少渲染状态的切换，提高渲染效率：

分析 SRP Batcher 的过程，我们发现有两个环节可以优化：

• Renderer 信息常驻 GPU Buffer：收集当前场景中所有符合条件的MeshRenderer，将绘制相关数据保存至 GPU Buffer 中，收集到的这些MeshRenderer  不再每帧生成 RenderNode。

• GPU Instancing：组织 Batch 时，将相同材质的 Renderer 组织到同一个 Batch，对于Mesh也相同的Renderer，通过 GPU Instancing 绘制从而减少 Draw Call 调用。

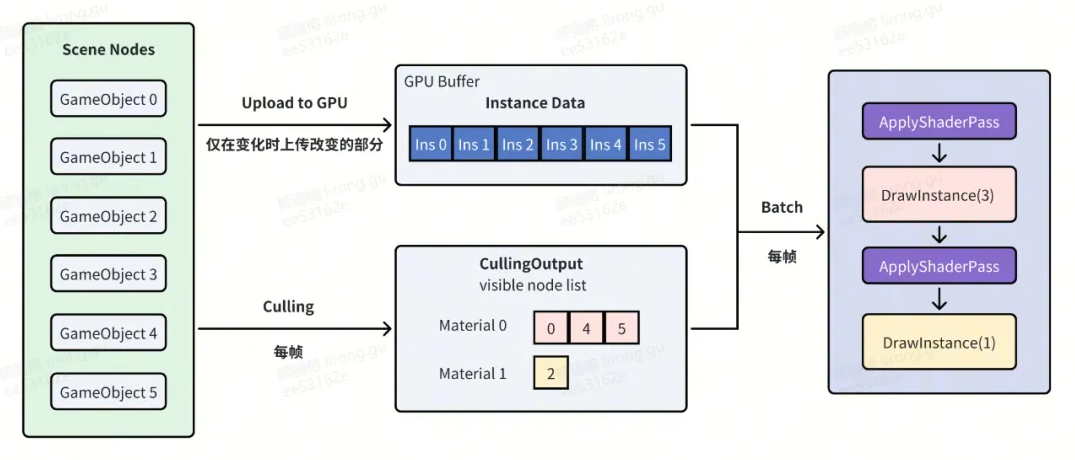

GRD针对这两个环节都进行了优化：

• Renderer 信息常驻 GPU Buffer：收集当前场景中所有符合条件的MeshRenderer，将绘制相关数据保存至 GPU Buffer 中，收集到的这些MeshRenderer  不再每帧生成 RenderNode。

• GPU Instancing：组织 Batch 时，将相同材质的 Renderer 组织到同一个 Batch，对于Mesh也相同的Renderer，通过 GPU Instancing 绘制从而减少 Draw Call 调用。
